La cuchilla oscilante/vibratoria es unatecnología de corte CNC avanzadaque logra el corte preciso de materiales mediante vibración vertical de alta frecuencia. A diferencia de las cuchillas tradicionales, las cuchillas vibratorias cortan con vibraciones de pequeña amplitud a alta frecuencia de miles de veces por minuto (generalmente 20000-40000 veces/minuto), con un rango de amplitud ajustable típicamente entre 0.1-2.5mm.

Esta tecnología fue desarrollada por primera vez por una empresa alemana en la década de 1990 y se aplicó inicialmente al procesamiento de interiores automotrices. Ahora se ha convertido en una de las tecnologías clave en el campo de la fabricación digital. Los sistemas modernos de cuchillas vibratorias suelen integrar sistemas de control servo de precisión, regulación de presión inteligente y funciones de monitoreo de herramientas en tiempo real, con una precisión de corte de hasta ± 0.1mm.

Principio de tecnología central de la cuchilla vibratoria

1. Mecanismo de generación de vibración

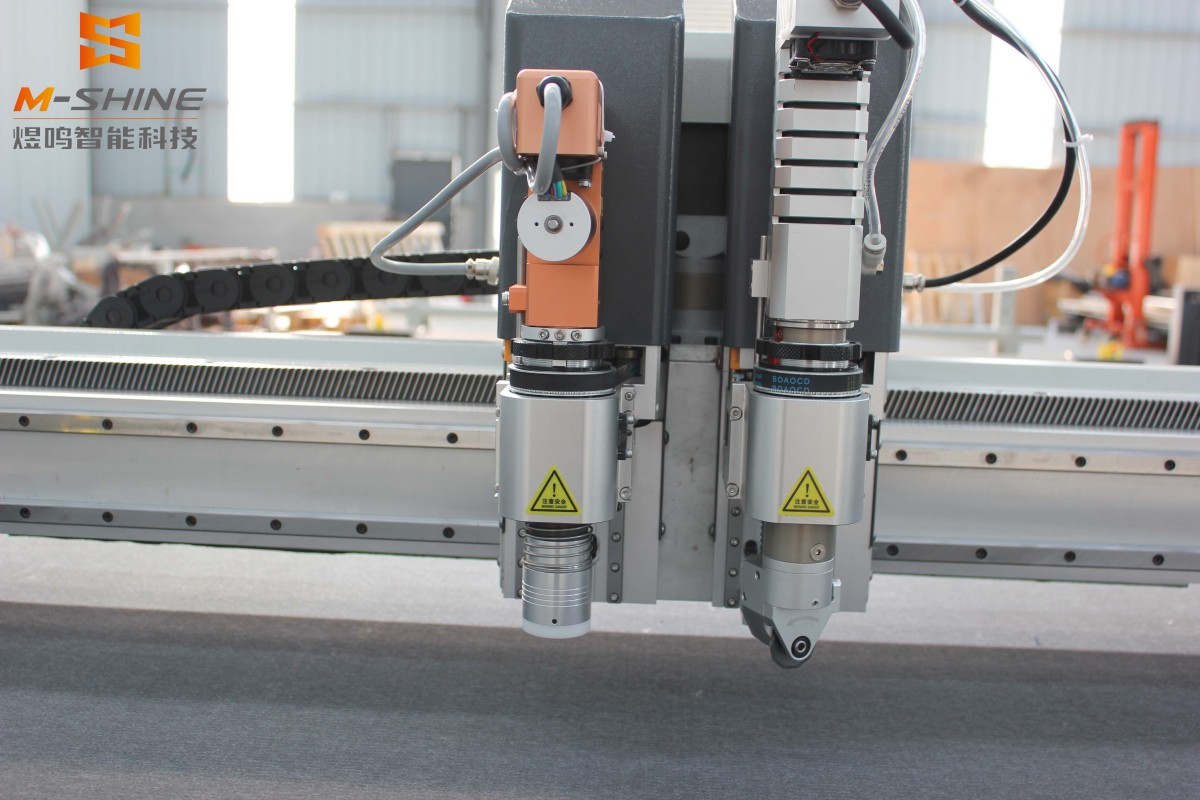

El núcleo de la cuchilla vibratoria es el sistema de vibración electromagnética, que es accionado por electroimanes de alta frecuencia para realizar un movimiento vertical reciprocante de la cuchilla. Los accionadores piezoeléctricos avanzados pueden alcanzar frecuencias de vibración de hasta 50kHz, y con sistemas de guías de precisión, garantizan la linealidad de la trayectoria de vibración. El sistema de avance controlado por motor servo y el sistema de vibración trabajan juntos para lograr un movimiento compuesto de "corte por vibración + movimiento de avance".

2. Análisis de mecánica de corte

El corte por vibración esencialmente discretiza el proceso de corte continuo en miles de pequeños impactos:

-La velocidad de impacto de la cuchilla puede alcanzar 2-5m/s

-La energía de impacto único es de aproximadamente 0.01-0.1J

-Se generan y propagan grietas microscópicas en los materiales bajo impacto de alta frecuencia

Este mecanismo reduce la fuerza de corte en un 60-80% en comparación con los métodos tradicionales, con una presión de corte típica de solo 5-50N.

3. Sistema de control inteligente

El sistema moderno decuchilla vibratoriaincluye:

-Tarjeta de control de movimiento multieje (soporta bus EtherCAT)

-Monitoreo de vibración en tiempo real (tasa de muestreo ≥ 1kHz)

-Regulación de presión adaptativa (resolución 0.1N)

-Detección de desgaste de herramientas (basado en análisis de corriente/espectro de vibración)

Áreas de aplicación típicas de cuchillas vibratorias

1. Procesamiento de materiales compuestos

-Prepreg de fibra de carbono: velocidad de corte 3-8m/min, sin delaminación

-Material antibalas Kevlar: capaz de procesar espesores de hasta 50mm

-Plástico reforzado con fibra de vidrio: calidad de corte Ra<6.3 μ m

2. Mecanizado de precisión de materiales flexibles

-Interiores automotrices: precisión de corte de cuero ± 0.2mm

-Alfombras de aviación: ángulo de corte inclinado ajustable de 30-60 °

-Industria de la confección: Corte multicapa (hasta 300 capas de tela de algodón)

3. Procesamiento de materiales especiales

-Película de grafeno: corte sin contaminación

-Separador de baterías de iones de litio: sin rebabas en el corte

-Silicona médica: entorno de corte estéril

 Explicación detallada de las ventajas de la tecnología de cuchilla vibratoria

1. Mejora de la calidad de corte

-Rugosidad superficial mejorada en un 40-70%

-Zona afectada por el calor<50 μ m (1/10 del corte por láser)

-Sin fusión de material o desnaturalización química

2. Características ambientales

-Ruido<75dB (1/3 del corte tradicional)

-Sin generación de gases/polvo nocivos

-El consumo de energía es solo el 15% del de los equipos láser

 Tendencia de desarrollo de la tecnología de cuchilla vibratoria

1. Actualización inteligente

-Posicionamiento automático por visión artificial (precisión 0.02mm)

-Simulación de corte con gemelo digital

-Optimización de parámetros impulsada por IA

2. Tecnología de procesamiento compuesto

-Cuchilla vibratoria+medición de espesor por láser (ajuste en tiempo real de la profundidad de corte)

-Colaboración de múltiples cuchillas (eficiencia aumentada en un 300%)

-Corte por vibración+conformado por aire caliente (procesamiento integrado)

3. Investigación y desarrollo de nuevas herramientas de corte

-Herramientas de corte recubiertas de diamante (vida útil extendida 8-10 veces)

-Cuchilla de amplitud variable inteligente (ajusta automáticamente la amplitud de 0.1-5mm)

-Mango nanoestructurado con absorción de vibraciones (reduce la pérdida por vibración en un 40%)

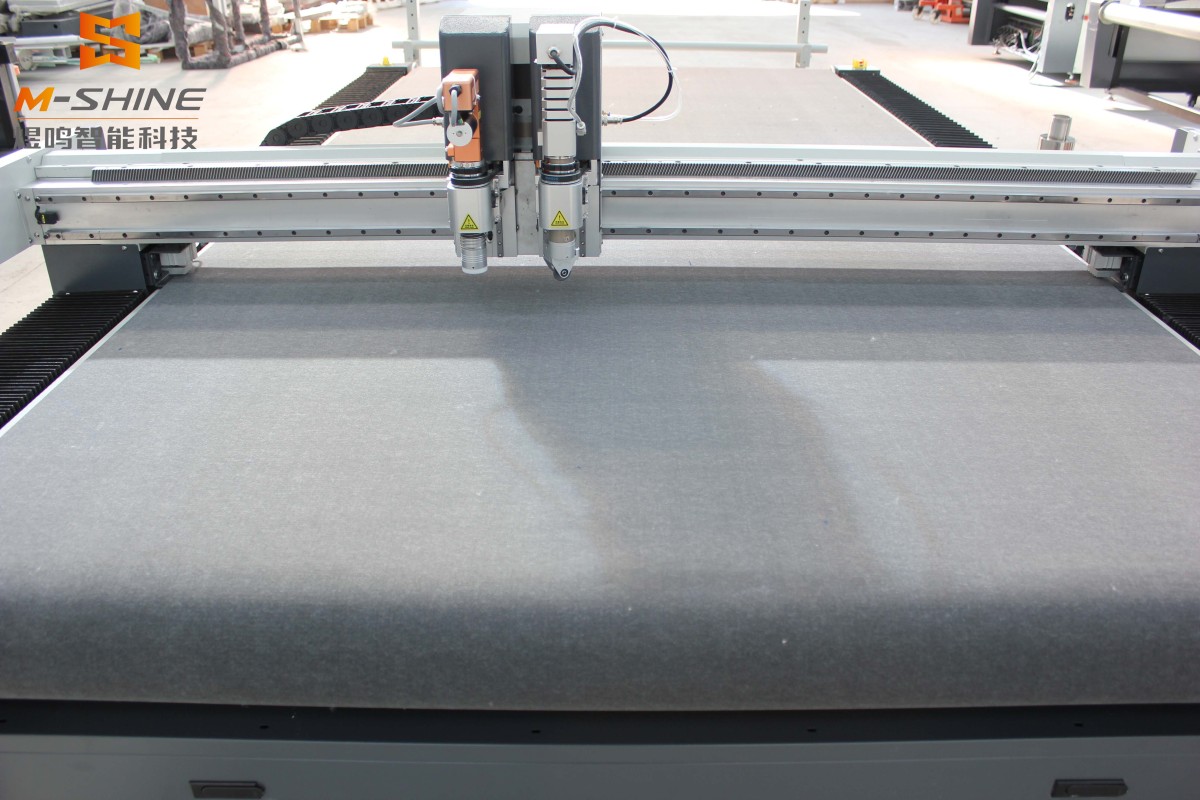

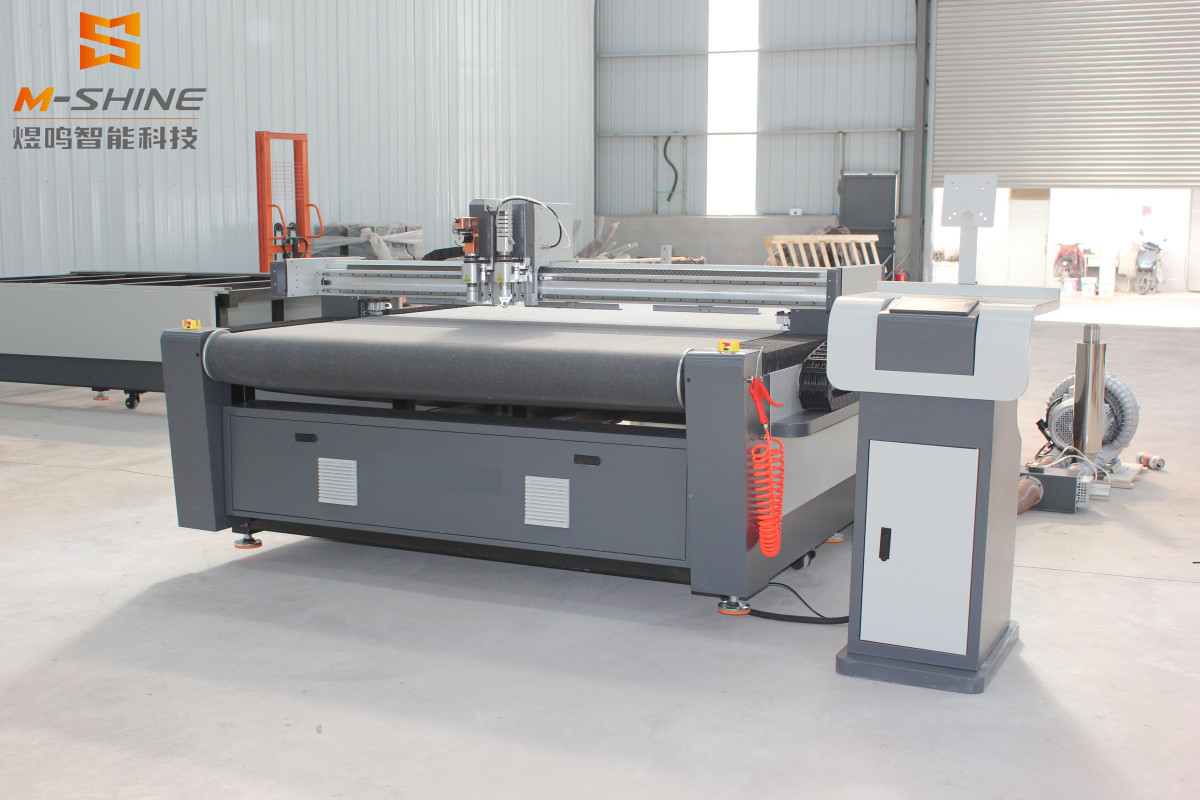

Guía de parámetros técnicos para Máquina de corte CNC con cuchilla

Consideraciones clave de parámetros:

1. Rango de frecuencia de vibración: preferiblemente sistema de banda ancha 30-50kHz

2. Espesor máximo de corte: debe ser un 20% mayor que la demanda real

3. Precisión de posicionamiento: al menos ± 0.05mm

4. Precisión repetitiva: Requiere ≤± 0.02mm

5. Sistema de control: Soporta G-code y formatos CAD principales

Puntos clave de mantenimiento para cuchillas vibratorias:

-Verificar el dispositivo de filtración de aire diariamente

-Lubricar la guía lineal semanalmente

-Reemplazar el refrigerante del generador de vibración cada 500 horas

-Monitoreo en tiempo real del índice de desgaste de herramientas (TWI)
